Сетчатые дренажные жидкостные фильтры СДЖ-400 предназначены для фильтрации жидких сред, в том числе нефтепродуктов, от посторонних предметов, примесей, окалины, механических частиц и прочих загрязнений. Дренажный фильтр СДЖ Ду 400 мм в Норильске высоко востребован в газовой, нефтяной, химической, нефтеперерабатывающей, и других сферах промышленности. В зависимости от модели, фильтр СДЖ Ду400 эксплуатируется в трубопроводных системах с максимальным давлением Ру 1,6 / 2,5 / 4,0 / 6,3 МПа (16 / 25 / 40 / 63 кгс/см2) и обозначается СДЖ-400-1,6 / СДЖ-400-2,5 / СДЖ-400-4,0 / СДЖ-400-6,3.

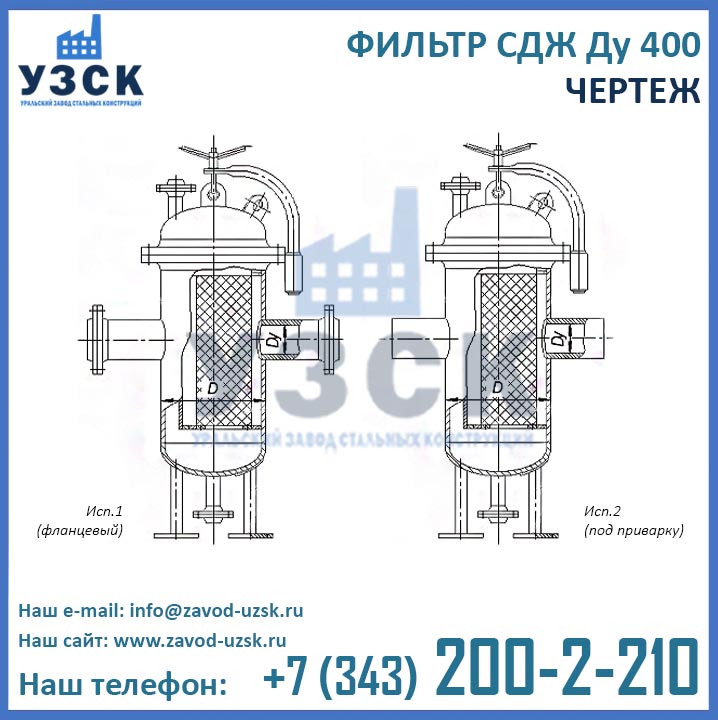

Чертеж СДЖ-400
Расшифровка условного обозначения
Фильтр СДЖ 400-6,3-2-2
- С – сетчатый
- Д – дренажный
- Ж – жидкостный
- 400 – диаметр условного прохода 400 мм
- 6,3 – рабочее давление 6,3 МПа (63 кгс/см2)
- 2 – конструктивное исполнение: патрубки под приварку
- 2– материальное исполнение: низколегированная сталь (09Г2С и аналоги)
Основные характеристики и размеры фильтров СДЖ Ду 400
| маркировка | тип присоединения к трубопроводу | давление | диаметр патрубков | диаметр корпуса | материал изготовления | рабочая температура |
| СДЖ 400-1.6-1-1 | фланцевый | 1,6 МПа | 426 мм | 1028 мм | сталь 20 | -30… +300 оС |
| СДЖ 400-1.6-2-1 | под приварку | 1,6 МПа | 426 мм | 1028 мм | сталь 20 | -30… +300 оС |
| СДЖ 400-1.6-1-2 | фланцевый | 1,6 МПа | 426 мм | 1028 мм | сталь 09Г2С | -60… +300 оС |
| СДЖ 400-1.6-2-2 | под приварку | 1,6 МПа | 426 мм | 1028 мм | сталь 09Г2С | -60… +300 оС |
| СДЖ 400-1.6-1-3 | фланцевый | 1,6 МПа | 426 мм | 1028 мм | нерж. сталь | -40… +300 оС |
| СДЖ 400-1.6-2-3 | под приварку | 1,6 МПа | 426 мм | 1028 мм | нерж. сталь | -40… +300 оС |
| СДЖ 400-2.5-1-1 | фланцевый | 2,5 МПа | 426 мм | 1028 мм | сталь 20 | -30… +300 оС |
| СДЖ 400-2.5-2-1 | под приварку | 2,5 МПа | 426 мм | 1028 мм | сталь 20 | -30… +300 оС |
| СДЖ 400-2.5-1-2 | фланцевый | 2,5 МПа | 426 мм | 1028 мм | сталь 09Г2С | -60… +300 оС |
| СДЖ 400-2.5-2-2 | под приварку | 2,5 МПа | 426 мм | 1028 мм | сталь 09Г2С | -60… +300 оС |
| СДЖ 400-2.5-1-3 | фланцевый | 2,5 МПа | 426 мм | 1028 мм | нерж. сталь | -40… +300 оС |
| СДЖ 400-2.5-2-3 | под приварку | 2,5 МПа | 426 мм | 1028 мм | нерж. сталь | -40… +300 оС |
| СДЖ 400-4.0-1-1 | фланцевый | 4,0 МПа | 426 мм | 1028 мм | сталь 20 | -30… +300 оС |
| СДЖ 400-4.0-2-1 | под приварку | 4,0 МПа | 426 мм | 1028 мм | сталь 20 | -30… +300 оС |
| СДЖ 400-4.0-1-2 | фланцевый | 4,0 МПа | 426 мм | 1028 мм | сталь 09Г2С | -60… +300 оС |
| СДЖ 400-4.0-2-2 | под приварку | 4,0 МПа | 426 мм | 1028 мм | сталь 09Г2С | -60… +300 оС |
| СДЖ 400-4.0-1-3 | фланцевый | 4,0 МПа | 426 мм | 1028 мм | нерж. сталь | -40… +300 оС |
| СДЖ 400-4.0-2-3 | под приварку | 4,0 МПа | 426 мм | 1028 мм | нерж. сталь | -40… +300 оС |
| СДЖ 400-6.3-1-1 | фланцевый | 6,3 МПа | 426 мм | 1028 мм | сталь 20 | -30… +300 оС |
| СДЖ 400-6.3-2-1 | под приварку | 6,3 МПа | 426 мм | 1028 мм | сталь 20 | -30… +300 оС |
| СДЖ 400-6.3-1-2 | фланцевый | 6,3 МПа | 426 мм | 1028 мм | сталь 09Г2С | -60… +300 оС |
| СДЖ 400-6.3-2-2 | под приварку | 6,3 МПа | 426 мм | 1028 мм | сталь 09Г2С | -60… +300 оС |
| СДЖ 400-6.3-1-3 | фланцевый | 6,3 МПа | 426 мм | 1028 мм | нерж. сталь | -40… +300 оС |
| СДЖ 400-6.3-2-3 | под приварку | 6,3 МПа | 426 мм | 1028 мм | нерж. сталь | -40… +300 оС |
Разновидности фильтров СДЖ-400 по конструкции и материалам
В зависимости от условий применения фильтры СДЖ диаметром 400 мм могут иметь нескольких исполнений, как конструктивных, так и материальных:
- Фильтры СДЖ Ду 400 из углеродистой стали (например, СДЖ-400-ст20)
- Фильтры СДЖ Ду 400 из низколегированной стали (например, СДЖ-400-09Г2С)
- Фильтры СДЖ Ду 400 из нержавеющей стали (например, СДЖ-400-12Х18Н10Т)
- Фильтры СДЖ Ду 400 фланцевые
- Фильтры СДЖ Ду 400 под приварку
- Фильтры СДЖ Ду 400 фланцевые с подъемно-поворотным устройством
- Фильтры СДЖ Ду 400 под приварку с подъемно-поворотным устройством
- Фильтры СДЖ-К Ду 400 с концевым затвором
Фильтры СДЖ-И Ду 400 под изоляцию (с креплениями для теплоизоляции)
Фильтр СДЖ Ду 400: цена в Норильске
Цены фильтров СДЖ-400 в Норильске формируются в зависимости от количества, конструктивного и материального исполнений, необходимости доставки в Ваш населенный пункт (мы поставляем фильтры СДЖ во все города России, Казахстана, Киргизии, Армении и Белоруссии).
Для того чтобы узнать актуальную стоимость фильтров СДЖ от производителя, отправьте запрос в отдел продаж завода УЗСК по электронной почте, указанной в разделе «Контакты», или заполните форму онлайн заказа, расположенную внизу страницы.
