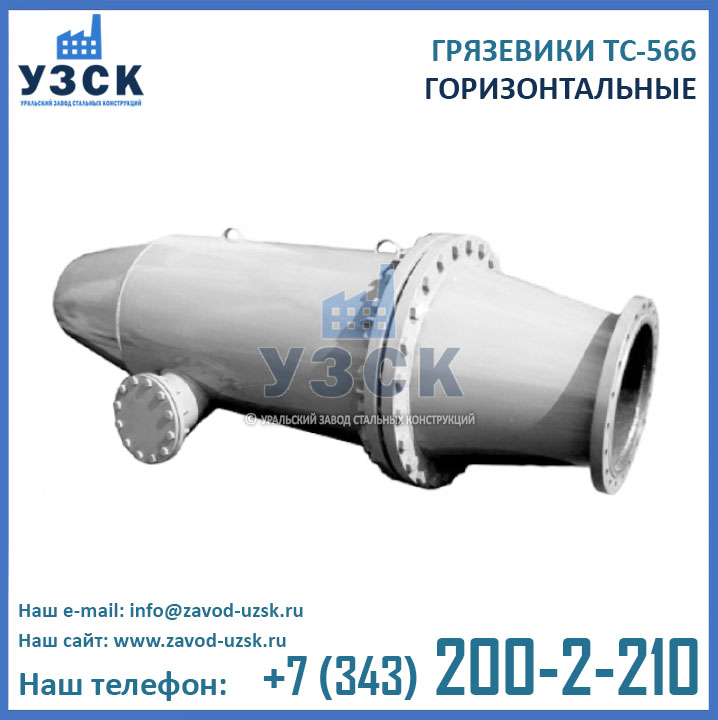

Грязевики ТС-566 горизонтальные

Грязевик ТС-566 — это элемент трубопроводной арматуры, а именно фильтрующее устройство горизонтального исполнения, предназначенное для трубопроводов ГВС, ХВС и отопительных систем с условным диаметром Ду 500 — Ду 1400 мм и рабочим давлением 10, 16 или 25 бар.

Задачей горизонтального грязевика является механическая грубая очистка воды от примесей и загрязняющих включений крупного размера, таких как грат, окалина, песок и т.п. Отсекание взвешенных частиц осуществляется посредством фильтрующего элемента из сетки, изготовленной из нержавеющей стали. Отекаются те частицы, размер корорых превышает размер ячейки сетки. Наш завод осуществляет изготовление грязевиков ТС-566 с любой необходимой тонкостью фильтрации (любым размером ячейки сетки).

Вам могут встретиться также другие наименования данной продукции:

грязевики горизонтальные ГГ,
грязевики ТС 566.00.000,
горизонтальные грязевики по серии 5.903-13.

Основные типоразмеры грязевиков ТС-566 и их эксплуатационные характеристики

Типоразмер	Ру Мпа	Производительность т/ч	Ду мм	Диаметр корпуса мм	Длина мм
Грязевик ТС-566.00.000	2,5	989	500	820	2870
Грязевик ТС-566.00.000-01	2,5	1429	600	920	2940
Грязевик ТС-566.00.000-02	2,5	1939	700	1020	3220
Грязевик ТС-566.00.000-03	2,5	2432	800	1220	3780
Грязевик ТС-566.00.000-04	2,5	3205	900	1220	3432
Грязевик ТС-566.00.000-05	2,5	3957	1000	1420	4082
Грязевик ТС-566.00.000-06	2,5		1200	1620	4158
Грязевик ТС-566.00.000-07	2,5		1400	1820	4260
Грязевик ТС-566.00.000-08	1,6	989	500	820	2726
Грязевик ТС-566.00.000-09	1,6	1429	600	920	2982
Грязевик ТС-566.00.000-10	1,6	1939	700	1020	3225
Грязевик ГГ горизонтальный ТС-566.00.000-11	1,6	2432	800	1220	3798
Грязевик ТС-566.00.000-12	1,6	3205	900	1220	3435
Грязевик ТС-566.00.000-13	1,6	3957	1000	1420	4090
Грязевик ТС-566.00.000-14	1,6		1200	1620	4190
Грязевик ТС-566.00.000-15	1,6		1400	1820	4292
Грязевик ТС-566.00.000-16	0,1	989	500	820	2805
Грязевик ТС-566.00.000-17	0,1	1429	600	920	2902
Грязевик ТС-566.00.000-18	0,1	1939	700	1020	3120
Грязевик ТС-566.00.000-19	0,1	2432	800	1220	3688
Грязевик ТС-566.00.000-20	0,1	3205	900	1220	3330
Грязевик ТС-566.00.000-21	0,1	3957	1000	1420	4000
Грязевик ТС-566.00.000-22	0,1		1200	1620	4110
Грязевик ТС-566.00.000-23	0,1		1400	1820	4210

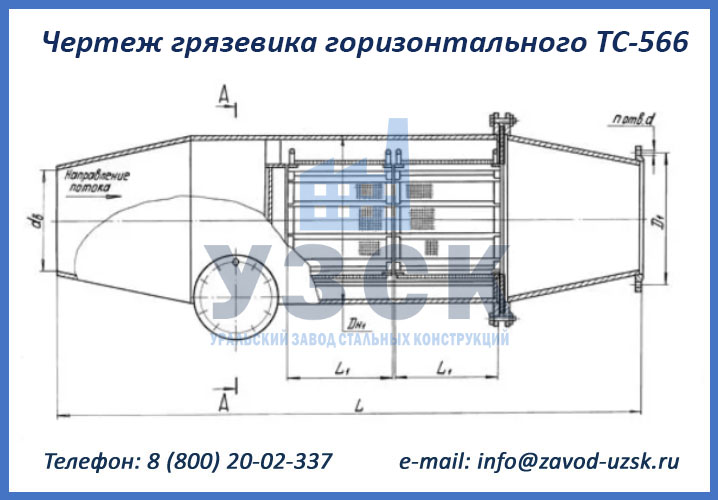

Конструкция и особенности применения грязевиков ТС-566

Грязевики ТС-566 имеют достаточно простую конструкцию. Цилиндрический корпус изготавливается из обечайки, скатанной из листовой стали, либо из трубы соответствующего диаметра.

Производство грязевиков ТС 566 осуществляется по серии 5.903-13 выпуск 5. Возможно также изготовление грязевиков горизонтальных по вашим размерам и чертежам.

В типовой версии серии 5.903-13 в качестве материала изготовления корпуса грязевика ТС-566 применяется углеродистая сталь марок ст3 или ст20, но возможно также изготовление низколегированных грязевиков 09Г2С и нержавеющих грязевиков 12Х18Н10Т. Грязевики из 09Г2С применяются в условиях холодных температур, а грязевики из нержавеющей стали будут незаменимы при наличии в составе рабочей среды агрессивных веществ. При этом материальное исполнение сетчатого фильтрующего во всех случаях — это нержавеющая сталь 12Х18Н10Т.

Стандартно серии 5.903-13 грязевик ТС 566 выпускается в исполнении под приварку и оборудован приварными патрубками для сварки с трубопроводом, но возможно также изготовление фланцевых грязевиков ТС-566. Фланцевое присоединение более удобно для монтажа и наиболее целесообразно при необходимости частого разбора трубопроводной системы.

В зависимости от модели грязевика, устройство может выдерживать давление до 10 кгс/см² (1,0 МПа), до 16 кгс/см² (1,6 МПа) или до 25 кгс/см² (2,5 МПа).

Изготовитель грязевиков ТС-566

Производитель грязевиков ТС-567.00.000 — это ООО «УЗСК» (Уральский завод стальных конструкций). В составе нашего завода мы имеем собственную лабораторию НК и инженерно-конструкторский отдел.

Силами лаборатории неразрушающего контроля мы проводим обязательный входной контроль всего поступающего сырья и комплектующих. Во время изготовления мы производим контроль качества сварных соединений. По окончании производственных работ грязевики горизонтальные ТС-567, как и любая другая продукция нашего производства, проходят гидравлические испытания пробным давлением на нашем аттестованном гидростенде.

Грязевики ГГ по ТС-567 нашего производства не имеют непроваров, вы можете применять грязевики ТС-565 нашего производства на системах трубопроводов без риска протечек и возникновения внештатных ситуаций.

Проверенное сырье и комплектующие в тандеме с работой квалифицированных специалистов по производству горизонтальных грязевиков позволяет нам гарантировать высокое качество нашей продукции.
