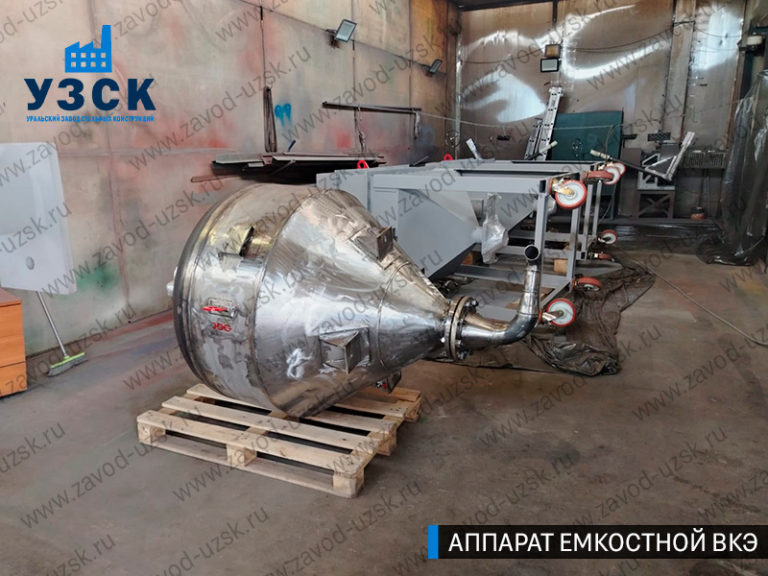

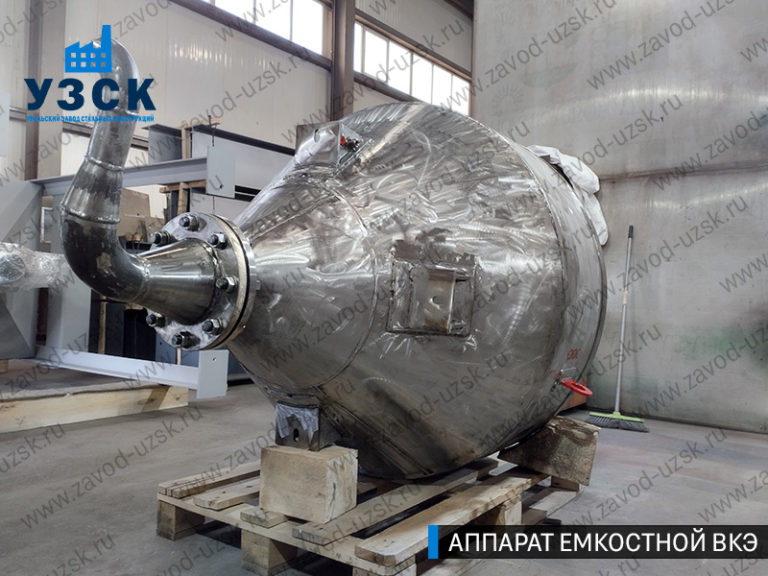

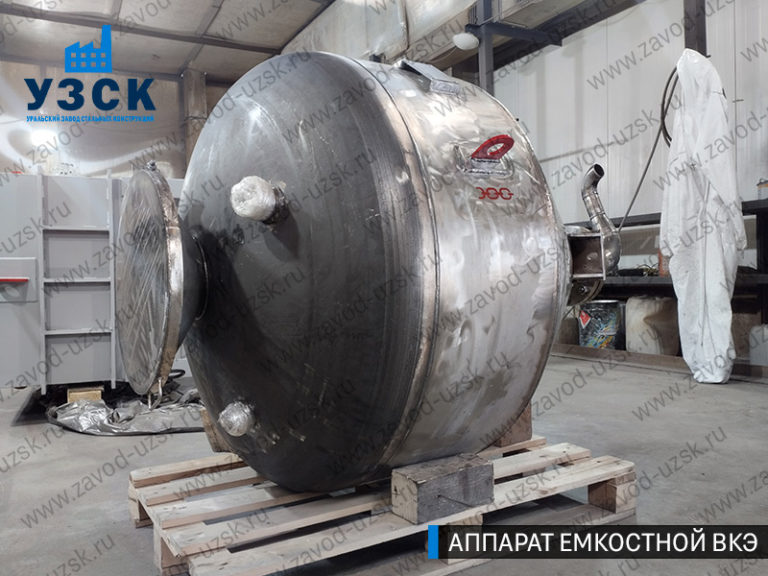

Емкостные аппараты ВКЭ представляют емкость с эллиптической крышей и коническим днищем. аппарат может использоваться в Норильске для приема и хранения жидкостей и взрыво- и пожароопасных веществ. Создаваемое давление не должно превышать 0,6; 1,0 МПа. Емкости ВКЭ выполняются как цельносварные. Используется марка стали, отвечающая степени агрессивности продукта и температуре эксплуатации.
Обозначения:
А –люк
Б – вход продукта
В1, В2 – выход продукта
Г-перелив
Д- труба передавливания
Е – место клапана предохранительного
Ж- под манометр
И1-И2 – трубчатый указатель уровня
Л – место термометра
М – резервный
Производство и сбыт аппаратов ВКЭ в УЗСК в Норильске
Уральский завод стальных конструкций готов выполнить заказы на изготовление емкостей ВКЭ объемом от 0,04 до 100 м3 в соответствие с требованиями ГОСТ 9931-85. Мы готовы выполнить цельносварной и разъемный корпус, рассчитанный на работу под давлением 0,6 или 1,0 МПа. Изготовленная продукция имеет номер, паспорт и гарантию на 18 месяцев со дня начала работы. Сосуды предназначены для наземного размещения. Опорные стойки или лапы привариваются к изделию по месту установки.
Ассортимент и габаритные размеры емкостей ВКЭ
| УСЛОВНОЕ ОБОЗНАЧЕНИЕ | УСЛОВНОЕ ДАВЛЕНИЕ, МПА | D | SK/SD1/SD2 | H | H | K3 | K5 | L | R1 | R2 | МАССА, КГ | ОБЪЕМ, М3 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ОБЩАЯ | В РАБОЧЕМ СОСТОЯНИИ | НОМИНАЛ. | РАБОЧИЙ | |||||||||||
| ВКЭ-1-1-1 | 0,6 | 1000 | 6 | 2150 | 800 | 765 | 150 | 430 | 360 | 180 | 445 | 2570 | 1 | 0,88 |
| 1,0 | 6/8/8 | 2155 | 510 | 2630 | ||||||||||
| ВКЭ-1-1-2 | 0,6 | 1200 | 6 | 2750 | 1250 | 875 | 535 | 450 | 260 | 650 | 4860 | 2 | 1,8 | |
| 1,0 | 8 | 2745 | 760 | 4940 | ||||||||||
| ВКЭ-1-1-3,2 | 0,6 | 1400 | 6/8/8 | 3255 | 1400 | 985 | 625 | 520 | 340 | 860 | 7370 | 3,2 | 2,8 | |
| 1,0 | 8/10/10 | 3260 | 1070 | 7500 | ||||||||||
| ВКЭ-1-1-5 | 0,6 | 1600 | 8 | 3850 | 1800 | 1035 | 200 | 730 | 580 | 360 | 1395 | 11900 | 5 | 4,5 |
| 1,0 | 10 | 3850 | 1685 | 11950 | ||||||||||
| ВКЭ-1-1-6,3 | 0,6 | 8 | 4160 | 2400 | 1035 | 1665 | 15100 | 6,3 | 5,7 | |||||
| 1,0 | 10 | 4170 | 1990 | 15400 | ||||||||||
| ВКЭ-1-1-10 | 0,6 | 2000 | 8/10/10 | 4600 | 2200 | 1305 | 910 | 740 | 520 | 2320 | 24000 | 10 | 8,6 | |
| 1,0 | 10/12/12 | 4600 | 2570 | 24500 | ||||||||||
Предусматривается технологическая обвязка и изготовление штуцеров под измерительную аппаратуру. Отбор продукта может выполняться самотеком или выдавливанием газом или паром. При заказе уточняется марка и тип стали для корпуса.
Емкостное оборудование купить по выгодной цене в компании УЗСК в Норильске можно, если оформить предварительно заказ на продукцию. Воспользуйтесь контактными телефонами на сайте и получите консультацию специалиста обо всех преференциях, существующих на данный период.
