Резервуар вертикальный стальной цилиндрический объёмом 5000 м3 в Норильске

Для заказа нашей продукции заполните форму ниже

Краткое описание РВС-5000м3

Потребность в резервуарах большого объема для хранения текучих веществ появилась с развитием нефтеперерабатывающей, пищевой и химической промышленности в Норильске. Стальные емкости  большого объема необходимы для готовой продукции, в процессе разгонки и синтеза, для создания запаса воды.

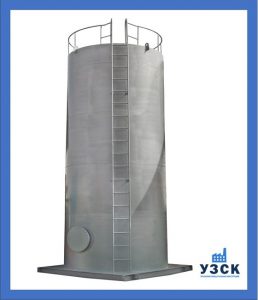

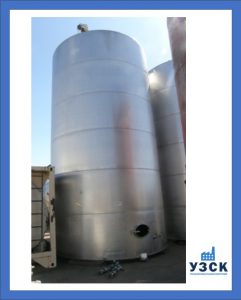

РВС – стальные цилиндрические резервуары, установленные вертикально. Форма бака оптимальна для хранения больших объемов на малой площади. Резервуары устойчивы, нагрузка на стены распределяется равномерно, монтаж прост, ремонтопригодность хорошая.

РВС незаменимы для безопасного хранения многих текучих соединений с низкой степенью агрессивности по отношению к материалу конструкции. Одностенные емкости стальные используют для хранения жидкостей чаще, их вес и стоимость ниже, чем двустенных. Баки «стакан в стакане» применяют для предупреждения утечки горючих взрывоопасных составов – бензина, этилового спирта и других.

Конструкция резервуара 5000 м3 состоит из:

  • стенки цилиндрической;
  • кровли стационарной крыши;
  • плоского днища;
  • лестницы, площадок, ограждений, люков и патрубков;
  • технологического оборудования.

К конструкции резервуара РВСП-5000 добавляется понтон.

Типы резервуаров РВС в зависимости от назначения

Стандарт предусматривает изготовление резервуаров РВС 4 типов, в зависимости от использования оборудования. Отличия в деталях, но они существенны для безопасного хранения определенного ингредиента.

  1. Резервуар вертикальный стальной (РВС)

Конструкция представляет резервуар с крышкой. Он предназначен для хранения низколетучих соединений. Даже если над зеркалом есть пары, они воспламенятся при температуре выше + 61 0 С. Подобные емкости предназначены для мазута, дизельного топлива, минеральных и пищевых масел. Резервуар для воды относится к этому типу РВС.

  1. Резервуар вертикальный стальной с крышкой и понтоном (РВСП)

При хранении ЛВЖ, к которым относят бензин, керосин, нефть, реактивное топливо, над поверхностью в закрытом сосуде может скопиться взрывоопасный газ. Поэтому на зеркале жидкости плавает покрытие, понтон, закрывая 90% поверхности. Зазор между стенкой и понтоном герметизируется затвором, тем самым достигается меньшая концентрация паров под крышкой, безопасное хранение ЛВЖ.

  1. Вертикальный резервуар с плавающей крышей (РВСПк)

Резервуар оборудован крышкой, которая постоянно находится на зеркале, опускаясь по направляющим, по мере убывания содержимого бака. Система сложная, предусматривает специальные короба и герметичные отсеки. Плюсом в эксплуатации является отсутствие потерь ЛВЖ, связанных с испарением. Недостаток – на крышу заносит мусор ветром, осадки разбавляют содержимое бака. Крышка может примерзнуть к конструкциям.

  1. Резервуары с защитной стенкой «стакан в стакане»

Конструкция используется, когда необходимо принять дополнительные меры для защиты окружающей среды в случае протечек внутренней стенки хранилища.

Типовой резервуар РВС выбирается на стадии проектирования, с учетом безопасности и экономичности.

Технические характеристики

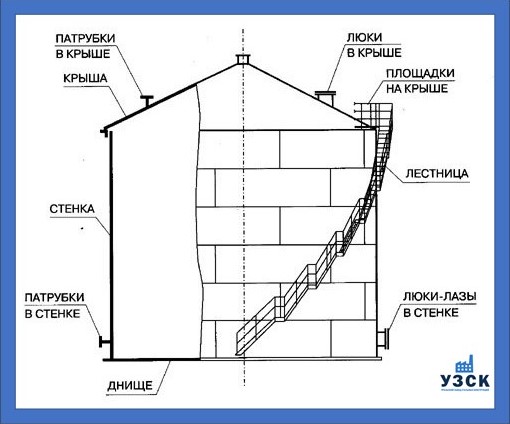

Основные элементы конструкции вертикального цилиндрического резервуара РВС

Днище резервуара РВС-5000м3

Коническое днище с уклоном 1:100 от центра с окрайками.

Толщина центральной части: 5 мм.

Толщина окраек: 8 мм.

Стенки резервуара РВС-5000м3

Оболочка цилиндрическая замкнутая. 8 горизонтальных пояса. Толщина верхнего пояса: 7 мм. Толщина нижнего пояса: 9 мм.

Масса: 54 100 кг

Крыша резервуара РВС-5000м3

Представляет собой стационарную крышу в форме конуса. Толщина: 5 мм.

Параметры резервуара РВС-5000Ед изм.Значения:
Габаритные размеры РВС-5000
Объемм³5 000
Диаметрмм22 80020 920
Высотамм 12 00015 000
Количество рулонов (при методе рулонирования)рулон3
Стенка резервуара РВС 5000 м3
Масса стенкикг54 10064 420
Количество поясов стенкипояс810
Толщина верхнего пояса стенкимм76
Толщина нижнего пояса стенкимм911
Крыша резервуара РВС 5000 м3
Масса крышикг33 94726 201
Толщина настила крышимм5
Днище резервуара РВС 5000 м3
Масса днищакг18 97517 732
Толщина днища: центральной части/окраекмм5/8 5/10
Масса прочих конструкций резервуара РВС 5000 м3
лестница кг1 1901 480
площадки на крыше кг3 3243 051
люки и патрубки кг2 2972 182
комплектующие конструкции кг1 7951 702
каркасы и упаковка кг7 80010 800
Общая масса резервуара РВС 5000 м3кг123 428127 568

Вертикальные стальные резервуары других объёмов:
