Наименование | Шламоотводитель OISm 150/40 |
Диаметр условного прохода (присоединение к трубопроводу), мм | 40 |
Диаметр корпуса устройства, мм | 150 |
Объем, м3 | 0,005 |
Масса, кг | 15 |
Производительность, м3/ч | 6 |
Длина, мм | 350 |
Высота, мм | 290 |
Присоединение к трубопроводу | Патрубки под приварку |
Рабочее давление, бар (МПа) | 16 (1,6) |
Рабочая среда | Вода, неагрессивные жидкости |
Температура рабочей среды, до oC | 150 |
Основное назначение
Магнитные шламоотводители МШО OISm высоко востребованы в системах горячего и холодного водоснабжения, отопления и теплоснабжении. Основным назначением устройств является фильтрация воды от шлама, песка, ила, ржавчины, ферромагнитных включений и прочих твердых частиц и посторонних предметов. Установка шламоотводителей на трубопроводе защищает систему от образования отложений и коррозии, что, в свою очередь, способствует более эффективной, длительной и бесперебойной работе сетевого оборудования (насосного, теплообменного, запорного и контрольно-измерительного).
Принцип работы фильтра OISm включает в себя инерционно-седиментационный, фильтрационный и магнитный методы фильтрации.
Конструкция магнитного шламоотводителя
Шламоуловитель OISm 150/40 имеет компактные размеры и состоит из стального цилиндрического корпуса, патрубков под приварку для монтажа на трубопровод, съемной крышки на болтовом соединении с воздушником, эллиптического днища с дренажным патрубком и внутренней фильтрующей системы.
Наличие съемной крышки позволяет производить очистку, ремонт и обслуживание фильтра.
Эллиптическое днище выполняет функцию шламовой камеры, накапливаясь в которой, шлам сливается через дренажный патрубок.
Фильтрующая система состоит из нескольких элементов, имеющих съемную конструкцию для облегчения прочистки:
- специальных перегородок,
- магнитов,
- сетчатого фильтра.
Перегородки изготовлены из нержавеющей стали и располагаются таким образом, чтобы образовать лабиринт, меняющий скорость и направление движения потока воды и осуществляющий инерционно-седиментационный метод фильтрации, в результате чего от потока отсекаются наиболее крупные твердые фракции. На перегородках расположены неподвижные магниты, осуществляющие сепарирование обладающих ферромагнитными свойствами или приобретающих таковые в магнитном поле частиц. Последним этапом очистки является фильтрационный, осуществляющийся при помощи сетчатого фильтрующего элемента, расположенного у основания выходного патрубка. Данный элемент изготовлен из нержавеющей сетки тонкой фильтрации, которая отсекает более мелкие загрязняющие частицы, оставшиеся после предыдущих этапов очистки.

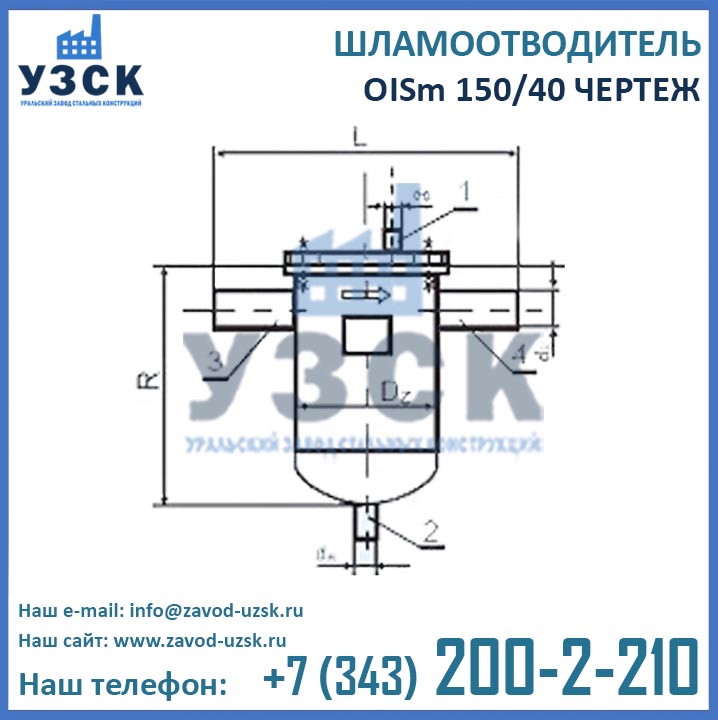

Чертеж шламоотделителя OISm 150/40
Производитель шламоотводителей OISm 150/40 в Норильске
Уральский завод стальных конструкций (УЗСК) – непосредственный производитель сетевых шламоуловителей типа OISm, осуществляющий поставки по всей территории РФ, а также в страны Евразийского экономического союза: Кыргызстан, Казахстан, Беларусь и Армению. Помимо типовых версий шламоотделителей, мы можем изготовить сетевые фильтры OISm по индивидуальным размерам и чертежам заказчика.
Основными преимуществами завода УЗСК, как производителя, являются:
- Технология сварки, прошедшая аттестацию в Национальном агентстве контроля сварки (НАКС).
- Высококвалифицированные специалисты сварочного производства, имеющие аттестаты НАКС.
- Новейшее сварочное оборудование, аттестованное НАКС.
- Собственный аттестованный гидростенд для проведения испытаний готовой продукции пробным давлением.
- Лаборатория НК, аттестованная на все виды неразрушающего контроля.
- Наличие инженерно-конструкторского отдела.
Если у Вас остались вопросы по характеристикам продукции, условиям сотрудничества или вы хотите уточнить цены шламоотводителей OISm 150/40 и их наличие на складе в Норильске, свяжитесь со специалистами отдела продаж завода УЗСК по координатам, указанным в разделе «Контакты».
